有限会社エス・エヌテックでは、お客様の困りごとをお伺いし、それを解決に繋げるという活動を日々行っております。

例えば、「ダイスがよく割れる」「ダイスの寿命が安定しない」「パンチの先端が良く欠ける」「フォーマーでの切断ブランクが悪く、安定して生産が出来ない」等、多くのお客様でお困り事が多々あるのが現状です。

そうしたお困りごとを、豊富な経験と柔軟な発想力により、金型材質・超硬素材・コーティング・金型図面構造・前ブランクの形状等、多様な視点から解決へ導きます。

些細な事でも構いません。電話、もしくはお問い合わせフォームより一度お気軽にご相談下さい。

通常の鍛造用金型（ダイス）は、1つの塊になっており、製造工程の負荷は、その鍛造用金型（ダイス）の一部にかかり、製造個数が増えるにつれて、壊れやすくなってしまうのが現状でした。

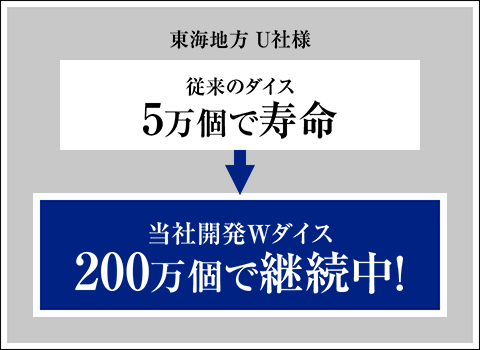

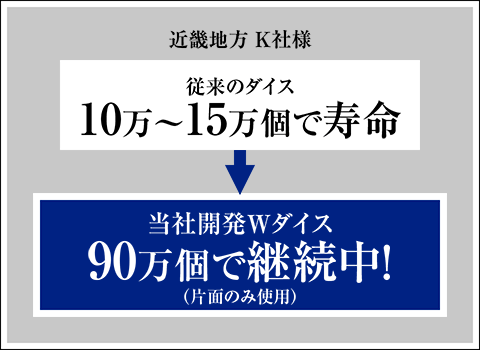

しかし、Wダイス（ダブルダイス）は、その鍛造用金型（ダイス）を組立てられるように設計し、壊れた部位のみを交換することで、超長寿命、低価格化を実現したのです。

「フォーマーでの切断ブランクが悪い為、生産安定しない。」という問題点が工具製造メーカー様より寄せられたことが始まりでした。

そこで、ナイフとクイルの形状を変更した結果、切断ブランクの加工硬化が発生している面積小さくなり、押出ピンの芯振れが無くなり、以前は10分に一度調整が必要であったのですが、1コイル連続して稼働することに成功したのです。

切断時に高硬度の三日月部が大きく発生していた。その為、第2工程でパンチピンが三日月部を嫌い、パンチピンの芯が振れてしまう。よって、200ショットに一度、第2工程パンチピンの調整が必要であった。

ナイフ・クイルの形状を変更し、切断時の三日月部を小さくした。その結果、第2工程でのパンチピンの振れを無くし、5,000ショット（1コイル）連続稼働が可能となった。

有限会社エス・エヌテックでは、皆様のお困りごとを解決するための努力を惜しまず
豊富な経験と豊かな発想力で解決へと導いていきます。
